Cable òptic exterior GYTA53

L'estructura del cable òptic GYTA53 és que la fibra òptica de 250 μm està recoberta en un tub solt fet de material d'alt mòdul i el tub solt s'omple amb un compost impermeable. El centre del nucli del cable és un nucli reforçat amb metall. Per a alguns cables de fibra òptica, s'ha d'extruir una capa de polietilè (PE) fora del nucli reforçat amb metall. El tub solt (i la corda de farciment) es retorça al voltant del nucli de reforç central per formar un nucli de cable compacte i rodó, i els buits del nucli del cable s'omplen amb farcits de bloqueig d'aigua. La cinta d'alumini recoberta de plàstic (APL) s'embolica longitudinalment i després s'extrudeix amb una capa de funda interior de polietilè. La cinta d'acer recoberta de plàstic (PSP) de doble cara s'embolica longitudinalment i després s'extrudeix amb una funda de polietilè per formar cables.

Especificació del producte

Estructura i paràmetre del cable

Tipus de fibra	G.652D(9/125)
Tub solt	Tub solt PBT
Atenuació @ 1310 nm	Menor o igual a 0,36 dB/km
Atenuació @ 1550 nm	Menor o igual a 0,22 dB/km
Rang de temperatura	Transport/Funcionament -40~ més 70 graus

Estàndards:

El cable GYTA53 compleix amb l'estàndard YD/T901-2001 així com IEC60794-1
Emmagatzematge/Temperatura de funcionament: -40 graus a més de 70 graus

Rendiment de la fibra òptica cablejada

Especificacions:

Característiques òptiques	G.652	G.655	50/125μm	62.5/125μm
Atenuació (més 20 graus)	'@850nm			Menor o igual a 3.0 dB/km	Menor o igual a 3.0 dB/km
	'@1300nm			Menor o igual a 1,0 dB/km	Menor o igual a 1,0 dB/km
	'@1310nm	Menor o igual a 0,36 dB/km	Menor o igual a 0,40 dB/km
	'@1550nm	Menor o igual a 0,22 dB/km	Menor o igual a 0,23 dB/km
Ample de banda (classe A)	'@850nm			Major o igual a 500 MHz·km	Major o igual a 200 MHz·km
Ample de banda (classe A)	'@1300nm			Major o igual a 1000 MHz·km	Major o igual a 600 MHz·km
Apertura numèrica			{{0}},200±0,015NA	{{0}},275±0,015NA
Longitud d'ona de tall de cable λcc	Menys o igual a 1260 nm	Menys o igual a 1480 nm

Tipus de cable	Recompte de fibra	tubs	farcits	Pes del cable kg/km	Resistència a la tracció	Resistència a l'aixafament	Radi de flexió
Llarg/curt termini N	Llarg/curt termini N/100 mm	Estàtica/Dinàmica mm
GYTA53	2~6	1	7	255	Curt termini	1000/3000	10D/20D
GYTA53	8~12	2	6	255	600N i llarg	1000/3000	10D/20D
GYTA53	14-18	3	5	255	termini 1500N o	1000/3000	10D/20D
GYTA53	20-24	4	4	255	agafa Max.	1000/3000	10D/20D
GYTA53	26-30	5	3	255	valor en 1 KM	1000/3000	10D/20D
GYTA53	32-36	6	2	255	pes	1000/3000	10D/20D
GYTA53	38-42	7	1	255		1000/3000	10D/20D
GYTA53	44-48	8	0	255		1000/3000	10D/20D
GYTA53	50-60	5	3	320		1000/3000	10D/20D
GYTA53	62-72	6	2	320		1000/3000	10D/20D
GYTA53	74-84	7	1	320		1000/3000	10D/20D
GYTA53	86-96	8	0	320		1000/3000	10D/20D
GYTA53	98-108	9	1	380		1000/3000	10D/20D
GYTA53	110-120	10	0	380		1000/3000	10D/20D
GYTA53	122-132	11	1	415		1000/3000	10D/20D
GYTA53	134-144	12	0	415		1000/3000	10D/20D
Emmagatzematge/Temperatura de funcionament: -40 graus a més de 70 graus

Embalatge

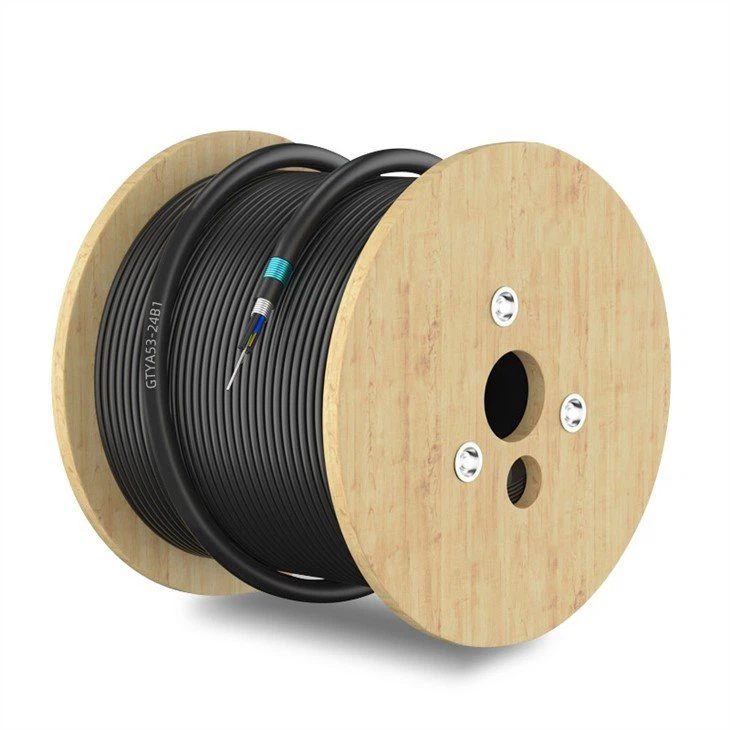

Cada llarg de cable s'ha enrotllat en un suport de ferro compost de fusta o tambor de fusta pura.

La longitud estàndard del tambor és de 2000 m ± 2 per cent, o es pot lliurar com a requisit del client, però no més que

6000m amb una tolerància.

Coberta per una làmina de plàstic.

Segellat amb resistents llistons de fusta.

S'ha de reservar almenys 1 m d'extrem interior del cable per a la prova.

Característica

* El farciment de força de filferro d'acer protegeix l'armadura de cinta d'acer de fibra de tub.
* Bona propietat resistent a la radiació ultraviolada.
* Bona resistència a la humitat.
